往復式機械狀態監測系統簡介
發布于:2021-05-20 瀏覽次數:1814
常用往復式機械狀態監測的主要技術手段如一下。
1.振動監測
(1)使用一對成90°夾角的電渦流傳感器測量曲軸的振動;
(2)使用速度傳感器或內含積分電路的加速度傳感器測量曲軸箱的殼體振動;
(3)使用加速度傳感器測量十字頭滑道部位的殼體振動。
2.活塞桿沉降或位置監測
(1)使用一個安裝在填料函端部的電渦流傳感器監測活塞桿沉降;
(2)對于汽缸直徑較小、壓力較高的機組采用一對安裝在填料函端部互為90°的電渦流傳感器監測活塞桿位置。
3.溫度監測
使用熱電阻或熱電偶測量主軸瓦、十字頭滑道、填料函和出入口閥溫度等參數。
4.汽缸壓力和P-V圖監測
使用壓力傳感器測量汽缸壓力并提供P-V圖供故障診斷使用。

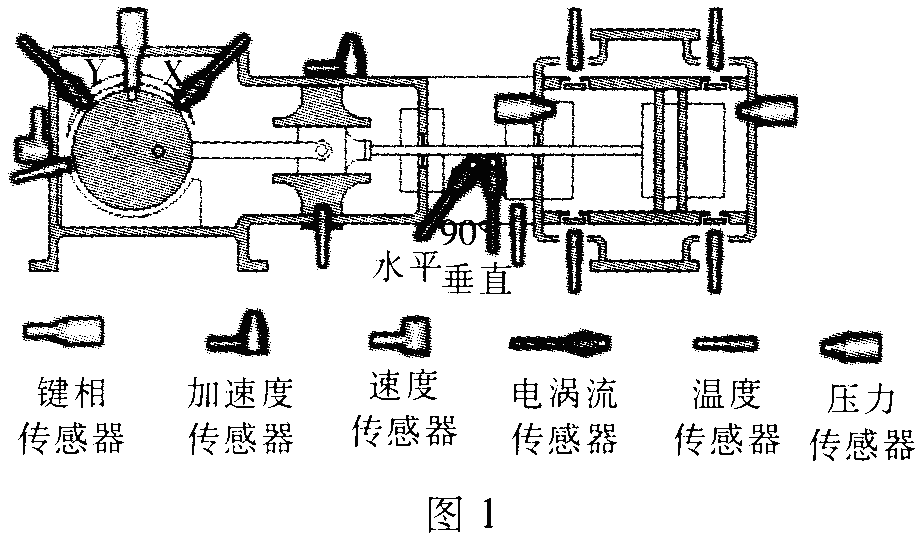

完整的傳感器配置如圖1所示
